Stepping Motor (Động cơ bước): Cấu tạo, Nguyên lý và Ứng dụng

Stepping Motor (động cơ bước) là một trong những loại động cơ quan trọng trong lĩnh vực tự động hóa, cơ điện tử và thiết bị điện gia dụng hiện đại. Với khả năng điều khiển chính xác từng bước, loại động cơ này được sử dụng rộng rãi trong máy CNC, máy in 3D, robot, quạt điện và nhiều hệ thống thông minh khác.

Trong bài viết chuyên sâu này, Hiệp Hồng Japan sẽ giúp bạn hiểu rõ toàn diện về động cơ bước từ nguyên lý đến ứng dụng thực tế, đồng thời phân tích ưu nhược điểm để bạn lựa chọn phù hợp.

I. Stepping Motor là gì?

Stepping Motor (động cơ bước) là một động cơ điện đồng bộ có khả năng chuyển đổi tín hiệu điều khiển dạng xung điện thành chuyển động quay theo từng bước rời rạc.

Khác với động cơ thông thường:

• Không quay liên tục theo điện áp
• Mà quay theo từng góc xác định (step angle)
• Có thể dừng chính xác tại vị trí mong muốn

Đây là lý do động cơ bước được sử dụng trong các hệ thống yêu cầu:

• Độ chính xác cao
• Điều khiển vị trí
• Đồng bộ chuyển động

Vì sao động cơ bước được sử dụng rộng rãi?

Trong xu hướng tự động hóa và nhà thông minh, động cơ bước đóng vai trò quan trọng nhờ:

• Không cần cảm biến phản hồi (open-loop)
• Điều khiển đơn giản bằng xung điện
• Độ chính xác cao từng bước
• Chi phí thấp hơn servo

Đặc biệt, trong các sản phẩm điện máy nội địa Nhật như quạt điện, điều hòa, máy lọc không khí… động cơ bước thường được sử dụng để:

• Điều chỉnh hướng gió
• Điều khiển cửa gió tự động
• Tối ưu trải nghiệm người dùng

II. Cấu tạo Stepping Motor

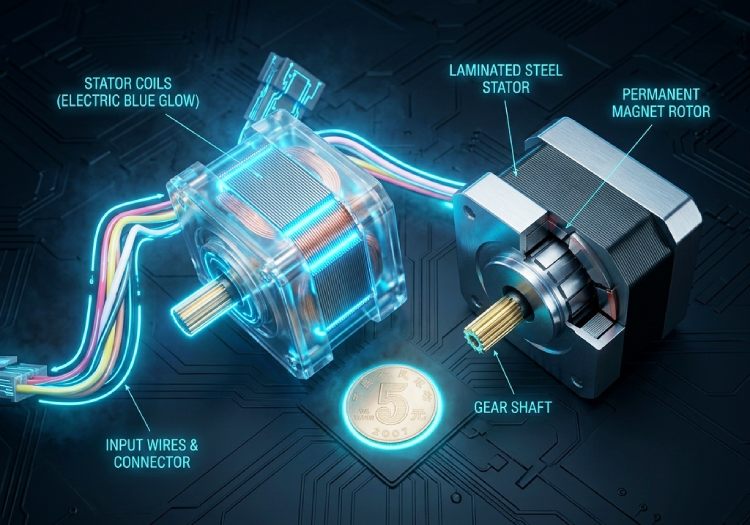

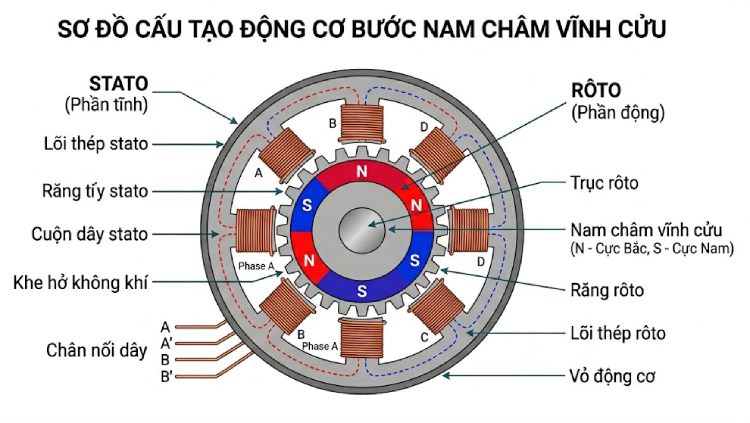

Mọi loại stepping motor đều có hai thành phần chính: Stato (phần tĩnh) và Rotor (phần quay).

1. Stato

• Vỏ stato: Bảo vệ và cố định toàn bộ cơ cấu bên trong.
• Lõi stato: Làm bằng thép kỹ thuật điện, có rãnh chứa cuộn dây.
• Cuộn dây: Quấn quanh lõi, tạo từ trường khi có dòng điện. Số pha xác định số cuộn dây – động cơ 2 pha có 2 cuộn, động cơ 5 pha có 5 cuộn.

2. Rotor

Cấu trúc rotor thay đổi theo từng loại:

• Nam châm vĩnh cửu (PM): Rotor hình trụ có các cực Bắc–Nam xen kẽ.
• Biến trở (VR): Rotor bằng vật liệu từ tính mềm, có răng cưa bị từ hóa khi chịu từ trường.
• Lai (Hybrid): Kết hợp nam châm vĩnh cửu và răng cưa trên cùng một rotor.

III. Stepping Motor hoạt động như thế nào?

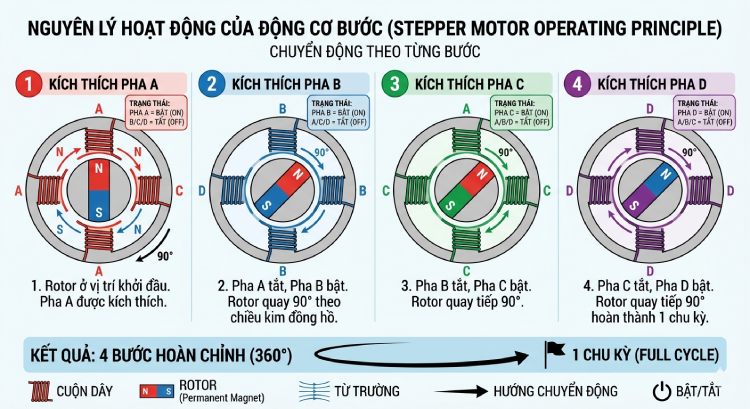

Stepping motor hoạt động theo bốn bước tuần hoàn:

• Tạo từ trường: Dòng điện qua cuộn dây stato sinh ra từ trường.
• Tương tác từ trường: Từ trường stato tác động lên nam châm hoặc vật liệu từ tính trên rotor.
• Quay từng bước: Lực hút – đẩy từ tính khiến rotor xoay một góc bước cố định đến vị trí cân bằng.
• Điều khiển hướng và tốc độ: Thay đổi thứ tự cấp điện cho từng pha và tần số xung để điều chỉnh chiều quay và tốc độ.

Ví dụ: Động cơ 4 pha kích hoạt theo thứ tự A→B→C→D→A. Mỗi bước chuyển pha, rotor quay 1,8°. Tần số xung càng cao, tốc độ quay càng lớn.

Các yếu tố ảnh hưởng

Yếu tố	Ảnh hưởng
Số pha	Góc bước và độ mượt của chuyển động
Cường độ dòng điện	Mô-men xoắn
Tần số xung	Tốc độ quay
Tải trọng	Độ chính xác và khả năng giữ bước

IV. Hệ thống điều khiển Stepping Motor

Một hệ thống điển hình gồm bốn thành phần:

• Máy tính / PLC: Bộ điều khiển trung tâm – ra lệnh di chuyển và phối hợp toàn hệ thống.
• Bộ chỉ mục (Indexer): Tạo đúng số xung cần thiết; điều chỉnh tần số để tăng tốc, duy trì và giảm tốc.
• Bộ điều khiển pha (Phase Control Logic): Nhận xung từ bộ chỉ mục, xác định pha nào được cấp điện tiếp theo.
• Bộ khuếch đại công suất: Điều phối dòng điện đến từng pha theo đúng trình tự, liên tục đóng – ngắt để tạo chuyển động.
• Điện áp logic: thường 5 VDC. Điện áp động cơ: thường 24 VDC trở lên.

V. Stepping Motor gồm những loại nào?

1. Phân loại theo số pha

Loại	Đặc điểm
2 pha	Phổ biến, giá rẻ
3 pha	Mượt hơn, ít ồn
5 pha	Chính xác cao

2. Phân loại theo cấu tạo rotor

Loại	Ưu điểm	Nhược điểm
PM	Giá rẻ	Mô-men thấp
VR	Tốc độ cao	Không giữ vị trí
Hybrid	Mạnh, chính xác	Giá cao

3. Phân loại theo điều khiển

Loại	Đặc điểm
Unipolar	Dễ điều khiển
Bipolar	Mô-men cao

VI. Ưu điểm và nhược điểm của Stepping Motor

Ưu điểm:

• Mô-men xoắn lớn ở tốc độ thấp và trung bình.
• Kiểm soát vị trí chính xác không cần cảm biến phản hồi (open-loop control).
• Bền, giá hợp lý, dễ thay thế.

Nhược điểm:

• Dễ xảy ra trượt bước khi lực từ yếu hoặc nguồn điện không đủ.
• Sinh nhiệt và tiếng ồn khi vận hành – các thế hệ mới đã cải thiện đáng kể.
• Không phù hợp cho ứng dụng đòi hỏi tốc độ cao.

VII. Ứng dụng của Stepping Motor

1. Công nghiệp tự động hóa

• Máy CNC: Điều khiển chính xác từng trục gia công.
• Máy in 3D: Điều khiển đầu in theo từng lớp vật liệu.
• Robot công nghiệp: Điều phối chuyển động các khớp nối.
• Máy cắt laser, máy đóng gói, máy dệt: Vận hành băng tải và cơ cấu định lượng.

2. Thiết bị văn phòng

• Máy in, máy scan, máy photocopy: Điều khiển đầu in và đầu quét.

3. Thiết bị y tế

• Máy bơm tiêm: Định lượng thuốc chính xác.
• Máy phân tích máu và thiết bị chụp X-quang: Điều khiển cơ cấu di chuyển nội bộ.

4. Ứng dụng khác

Camera quan sát, hệ thống lái ô tô (góc phun nhiên liệu, gương chiếu hậu), thiết bị gia dụng (quạt điện, điều hòa), máy chiếu và thiết bị giải trí.

VIII. Kết Luận

Stepping Motor là giải pháp tối ưu cho các hệ thống cần điều khiển chính xác, ổn định và chi phí hợp lý. Từ công nghiệp đến thiết bị gia dụng, động cơ bước đang đóng vai trò không thể thay thế.

Nếu bạn đang tìm hiểu hoặc lựa chọn thiết bị điện máy nội địa Nhật, hiểu rõ về động cơ bước sẽ giúp bạn đánh giá đúng chất lượng sản phẩm.
